Hướng dẫn xuất Gerber và Drill từ Orcad

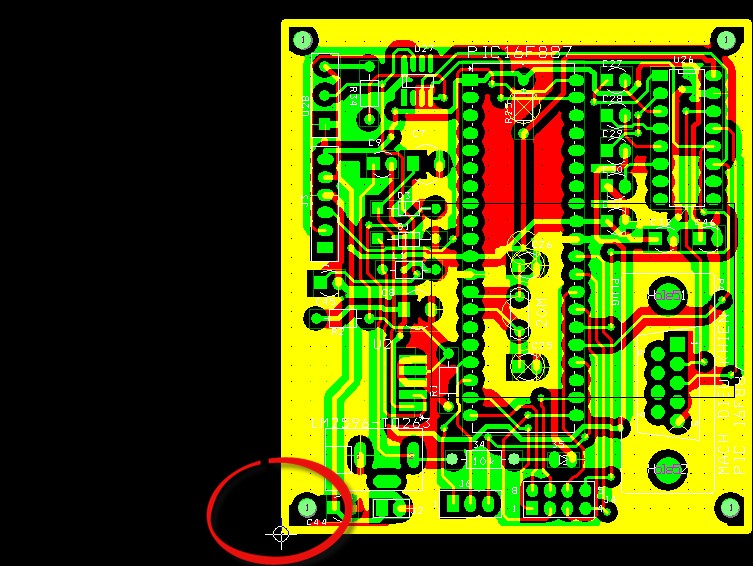

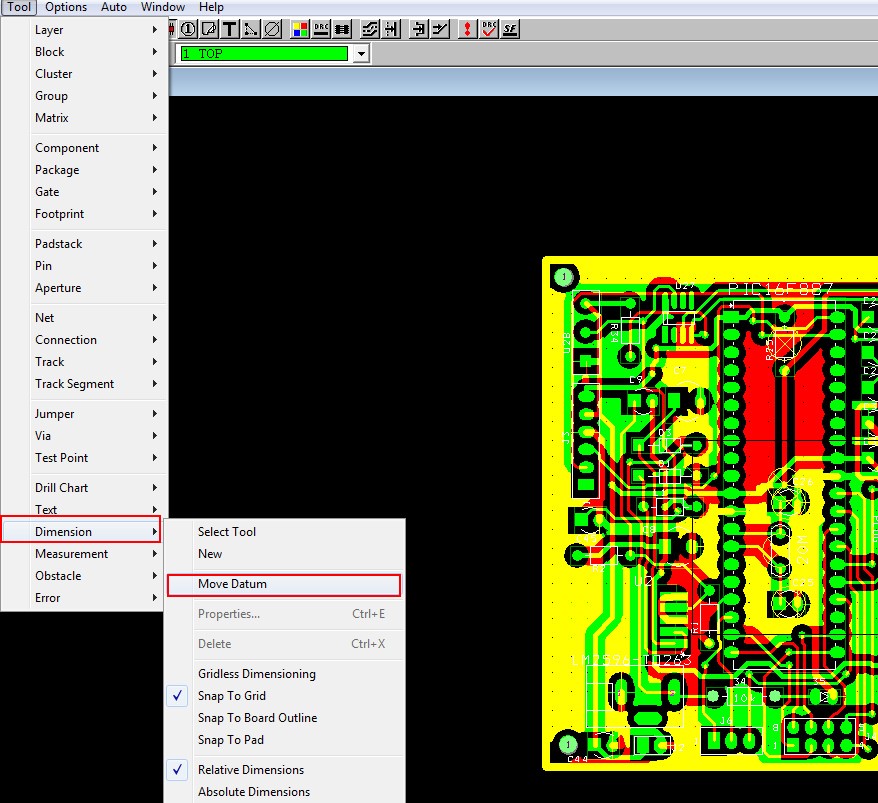

1. Đặt tọa độ 0

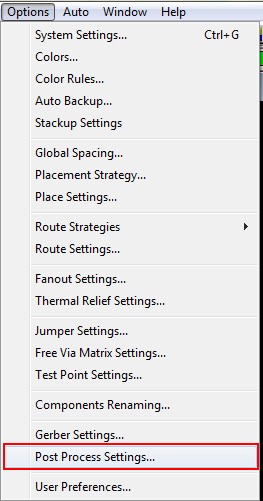

2. Cấu hình xuất Gerber: Options -> Post Process Settings

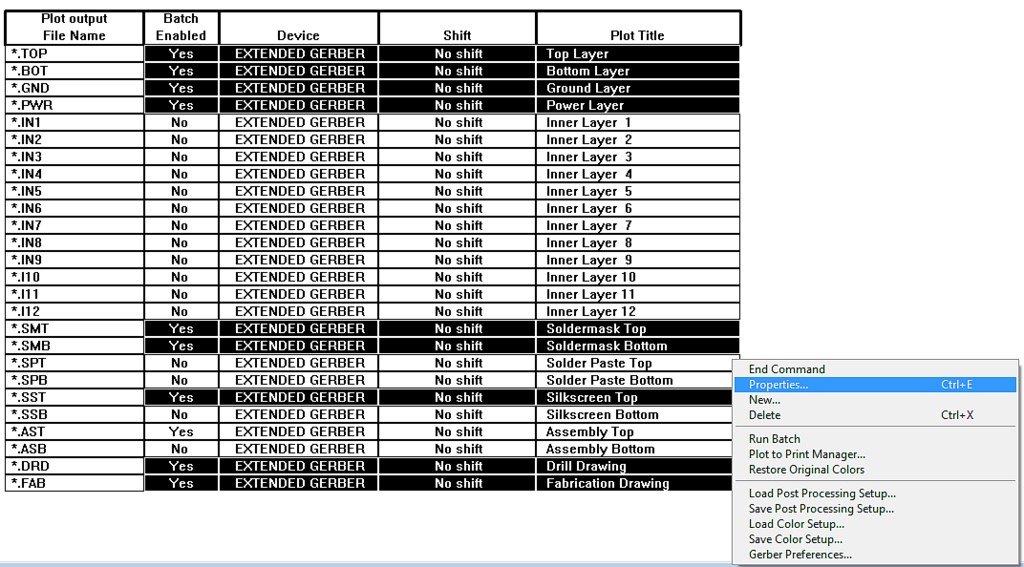

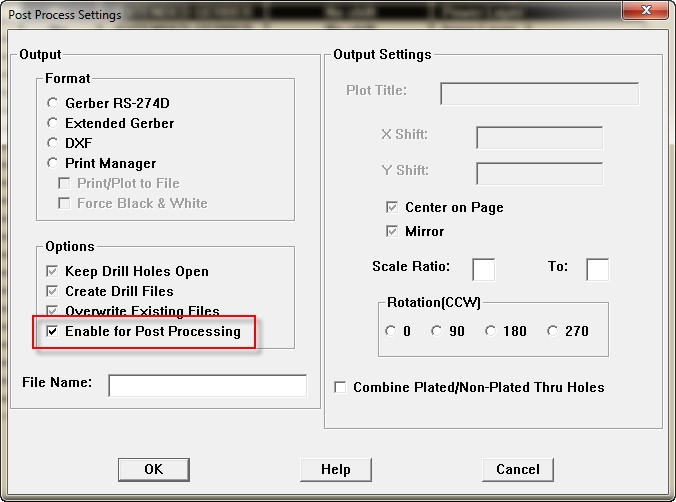

Chọn lớp cần xuất, nhấn Properties, cho phép xuất

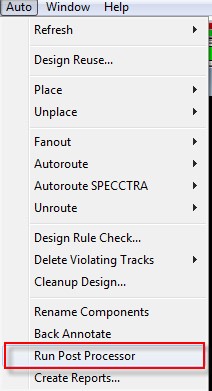

3. Xuất Gerber Auto -> Run Post Processor hoặc bấm chuột phải rồi chọn run post processor

4. Copy tất cả các file vừa xuất, nén lại file rar rồi gửi đến cho chúng tôi
